線(xiàn)材彎曲試驗(yàn)機(jī)的工作條件是測(cè)試插頭引出線(xiàn)及電線(xiàn)之耐折強(qiáng)度，需要將試料固定在夾具上并加一定荷重，然后在夾具左右擺動(dòng)經(jīng)一定次數(shù)后查看其斷線(xiàn)率或無(wú)法通電時(shí)的總計(jì)擺動(dòng)次數(shù)。 操作過(guò)程為先進(jìn)行測(cè)試前的準(zhǔn)備工作，包括調(diào)整機(jī)器至合適的工作狀態(tài)，然后將線(xiàn)材固定在夾具上并施加一定重量的負(fù)荷，接著啟動(dòng)機(jī)器開(kāi)始進(jìn)行試樣彎折，并觀察是否達(dá)到無(wú)法通電的程度，最后記錄并結(jié)束測(cè)試。

每種試驗(yàn)機(jī)的試驗(yàn)?zāi)康?、試?yàn)樣品不同，所以操作的過(guò)程和工作環(huán)境肯定也會(huì)有所差別。下面就對(duì)線(xiàn)材彎曲試驗(yàn)機(jī)的工作條件和操作過(guò)程作個(gè)簡(jiǎn)單介紹：

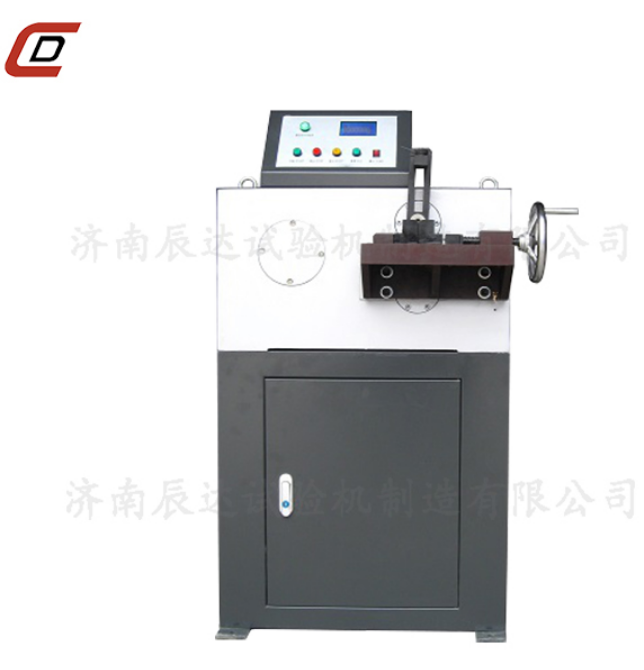

線(xiàn)材彎曲試驗(yàn)機(jī)工作條件：

1、在室溫10-35℃環(huán)境下;

2、在穩(wěn)定的基礎(chǔ)上，水平安置;

3、在無(wú)振動(dòng)的環(huán)境下;

4、周?chē)鸁o(wú)腐蝕性物質(zhì)

5、無(wú)明顯的電磁干擾

6、電源電壓波動(dòng)范圍不超過(guò)額定電壓380V的±10;

7、試驗(yàn)機(jī)周?chē)粲幸欢ǖ目沼嗫臻g。

線(xiàn)材彎曲試驗(yàn)機(jī)操作的過(guò)程：

試驗(yàn)一般應(yīng)在室溫10-35℃內(nèi)進(jìn)行，對(duì)溫度要求嚴(yán)格的試驗(yàn)，試驗(yàn)溫度應(yīng)為23℃±5℃，使彎曲臂處于垂直位置，將試驗(yàn)有撥桿孔插入，試驗(yàn)下端用夾緊塊夾緊，并使試樣垂直于圓柱支座軸線(xiàn)，彎曲試驗(yàn)將試樣彎曲90°，再向相反方向交替進(jìn)行;

將試驗(yàn)自由端彎曲90°，再返回起始位置作為第一次彎曲，彎曲操作應(yīng)以每秒不超過(guò)一次的均勻速率平穩(wěn)無(wú)沖擊地進(jìn)行。必要時(shí)，應(yīng)降低彎曲速率以確保試樣產(chǎn)生的熱不至于影響實(shí)驗(yàn)結(jié)果。實(shí)驗(yàn)中為確保試樣于圓柱支座圓弧面的連續(xù)接觸，可以試樣施加某種形式的張緊力。除非相關(guān)產(chǎn)品標(biāo)準(zhǔn)中另有規(guī)定，施加的張緊力不得超過(guò)試樣公稱(chēng)抗拉強(qiáng)度相對(duì)應(yīng)力值的百分之二。試樣斷裂的最后一次彎曲不計(jì)入彎曲次數(shù)。

在操作任何一款試驗(yàn)機(jī)之前，我們都需要對(duì)產(chǎn)品的性能有充分的了解，這樣可以更好地實(shí)現(xiàn)人機(jī)磨合，從而提高生產(chǎn)效率。
